全自動微機控制靜載錨固試驗機

試驗機采用機架整體鋼板焊接框架結構，兩個單出桿雙作用活塞缸同時施加試驗力，液壓自動加緊試樣，油路采用伺服流量控制閥自動控制試驗過程，負荷傳感器測力，根據試樣規格長度可自動有級調整拉伸空間，計算機屏幕顯示試驗力及試驗曲線，按試驗方法的要求自動處理試驗數據，本機主要適用于帶狀柔性件的拉伸試驗。

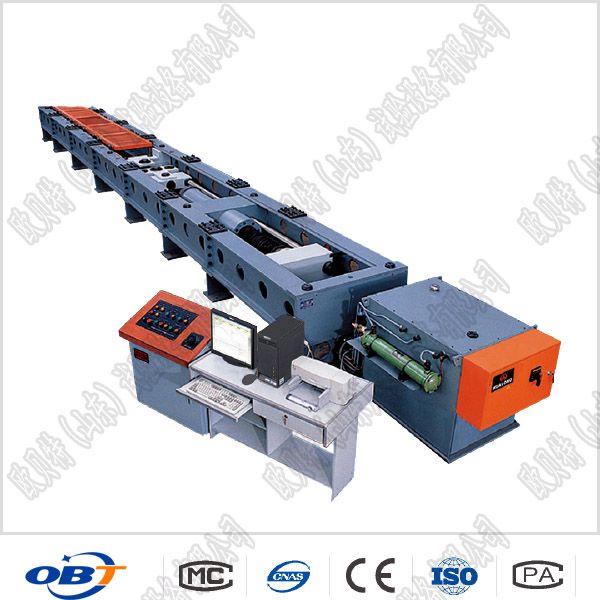

全自動微機控制靜載錨固試驗機

主機部分主要由油缸座、油缸活塞、移動橫梁、固定橫梁及負荷傳感器等部件組成。油缸座、鋼板焊接框架、移動橫梁和固定橫梁形成受力框架，移動橫梁和固定橫梁上裝有拉伸夾具用以夾持試樣的兩端，單出桿雙作用低摩擦活塞缸在液壓油的作用下帶動移動橫梁運動，從而將試驗力施加到試樣上。固定橫梁與受力框架之間采用螺栓聯接固定。計算機通過控制伺服閥來實現試驗的自動控制。

1 試驗力：2000kN；

2 測力范圍： 0～500kN、 0～1000 kN、 0～2000 kN (全程不分檔) ；

3 試驗力準確度：±1%；

4拉伸鉗口間距（含活塞行程）：1500-3000mm（全距離由加載油缸調整）；

5活塞行程： 1500mm；

6位移測量范圍：1500mm；

7位移測量分辨率：0.01mm；

8活塞空程速度：不小于300mm/min；

9測力方式：負荷傳感器測力；

10 控制試驗方式：計算機自動控制試驗過程，算機屏幕顯示試驗力及試驗曲線，按試驗方法的要求自動處理試驗數據；
