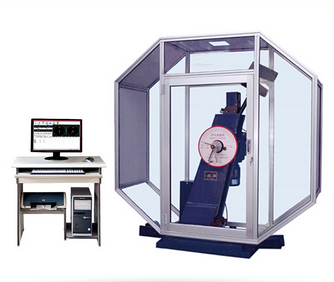

示波沖擊試驗機
示波沖擊試驗機，GB/T19748-2005《金屬夏比V型缺口擺錘沖擊試驗儀器化試驗方法》；GB/T3808-2002《擺錘式?jīng)_擊試驗機的檢驗》中的有關要求研制。通過測試沖擊力值、采集與分析沖擊過程數據、繪制能量變化曲線，給出材料斷裂不同階段明確物理學意義與解釋，為研究、分析材料斷裂過程的行為，提供詳細準確的數據。
qq
4006600832
產品詳情參數 / PARAMETER
示波沖擊試驗機，該沖擊試驗機采用數據采集系統，把電壓信號變成數字信號，增加了數據存儲器和計算機，把采集的信號繪制成沖擊力-時間、沖擊力-位移、位移-時間及能量-時間等曲線，形象地給出被沖斷試樣的受力及變形過程，把沖擊試驗全面、徹底地向前推進了一大步，提高到了與目前電子拉伸試驗同等的水平，是沖擊試驗從原始落后的狀態一躍進入了試驗儀器數字化的先進行列。
技術參數：
| 產品型號 | JBW-150H | JBW-300H | JBW-450H | JBW-600H | JBW-750H |
| 控制方式 | 計算機機控制 | ||||
| 沖擊能量 | 150J | 300J | 450J | 600J | 750J |
| 沖擊速度 | 5.24m/s | ||||
| 擺錘預揚角 | 150° | ||||
| 角度準確度 | ±0.1° | ||||
| 試樣支座跨距 | 40mm | ||||
| 支座鉗口圓角 | R1.0～1.5mm | ||||
| 沖擊刀刃圓角 | R2.0～2.5mm(R8mm) | ||||
| 沖擊刀夾角 | 30° | ||||
| 沖擊刀刃厚度 | 16mm | ||||
| 擺錘中心至沖擊點距離 | 750mm | ||||
| 標準試樣尺寸 | 10×10(7.5或5)×55mm | ||||
| 測力傳感器精度 | ≤±1﹪FS | ||||
| 角位移傳感器分辨率 | 0.1° | ||||
| 沖擊擺錘配置 | 150J擺錘一個 | 300J擺錘一個 | 450J擺錘一個 | 600J擺錘一個 | 750J擺錘一個 |
| 供電電源 | 三相四線制50Hz /380V | ||||
