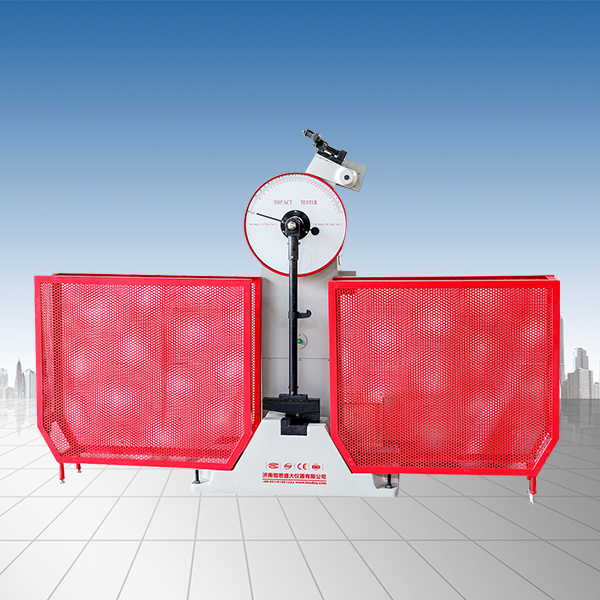

JB-B系列半自動沖擊試驗機(150J/300J/250J/500J)
JB-B系列半自動沖擊試驗機(150J/300J/250J/500J),本機為半自動控制試驗機,操作簡單工作效率高,揚擺、沖擊、放擺電器控制,特別適用于連續做沖擊試驗的實驗室和大量做沖擊試驗的冶金、機械制造等行業。符合國標GB/T3808-2002《擺錘式?jīng)_擊試驗機的檢驗》,按國標GB/T229-2007《金屬材料夏比擺錘沖擊試驗方法》對金屬材料進行沖擊試驗。
產品詳情參數 / PARAMETER
JB-B系列半自動沖擊試驗機(150J/300J/250J/500J) 技術特點
1、試驗機主機為單支承柱式結構,懸臂式掛擺方式,擺錘錘體U型;
2、沖擊刀采用螺釘安裝固定,更換簡單方便;
3、試樣簡支梁式支承;
4、主機裝有安全防護銷,并且配備了安全防護網;
5、試驗機為半自動控制,揚擺、掛擺、沖擊、放擺均為電氣控制,并能利用沖斷試樣后的剩余能量自動揚擺做好下次試驗準備,特別適用于連續做沖擊試驗的試驗室和大量做沖擊試驗的冶金、機械制造等部門;
6、試驗機符合國標GB/T3803-2002《擺錘式?jīng)_擊試驗機的檢驗》,按國標GB/T229-2007《金屬夏比缺口沖擊試驗方法》對金屬材料進行沖擊試驗。
主要技術參數
產品型號 | JB-300B | JB-500B | |
控制方式 | 電動控制 | ||
沖擊能量 | 300J 150 J | 500J 250J | |
小讀數值 | 1J | 2J | |
沖擊速度 | 5.2m/s | 5.4m/s | |
擺錘預揚角 | 150° | ||
角度準確度 | ±0.1° | ||
試樣支座跨距 | 40mm | ||
支座鉗口圓角 | R1.0~1.5mm | ||
沖擊刀刃圓角 | R2.0~2.5mm( R8mm) | ||
沖擊刀刃厚度 | 16mm | ||
擺錘中心至沖擊點距離 | 750mm | 800mm | |
標準試樣尺寸 | 10×10(7.5或5)×55mm | ||
擺錘力矩 | M=160.7695N.m 80.3848N.m | ||
沖擊擺錘配置 | 150J/300J各一個 | 250J/500J各一個 | |
主機外形尺寸 | 2124×600×1340mm | 2124×600×1340mm | |
整機重量 | 450Kg | 580 Kg | |
供電電源 | 三相四線制50Hz /380V |
? 標準主機
半自動沖擊試驗機主機1臺:
沖擊擺錘2支;
內六角扳手S=12(扳鉗口座壓板螺釘)1件;
支座調校器1支;
試樣對中器1支;
拆卸器(換擺用)1件;
地腳螺釘4個;
調整斜鐵 4塊
